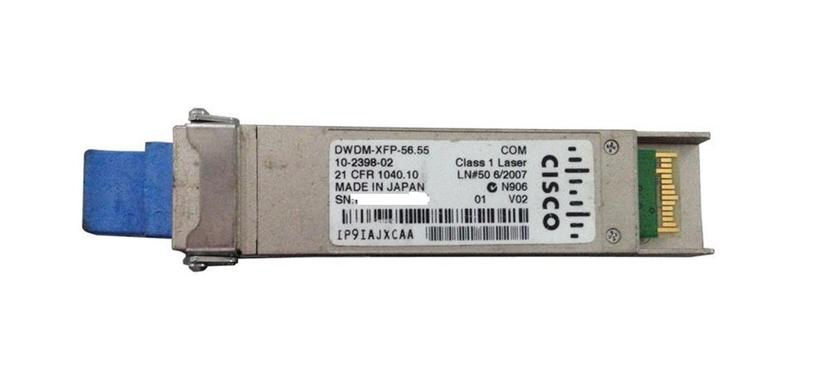

Оптичний модуль Cisco DWDM-XFP-56.55 10G, 80 км, 1556.55 нм
Ціна: 84 645 грн ($2 025)
Накладений платіж
Оплата онлайн Apple Pay, Google Pay
На картку MonoBank
На картку Privat Bank
Безготівковий розрахунок ФОП
Готівкою
10GBASE-DWDM 1556.55 nm XFP (100-GHz ITU grid)
Трансивер XFP Cisco DWDM-XFP-56.55 забезпечує пропускну здатність 10GBase-DWDM на відстані до 80 км через одномодове оптоволокно (SMF) за допомогою довжини хвилі 1556.55 нм через подвійний роз’єм LC.
Пристрій вводу/виводу з можливістю гарячої заміни підключається до порту Ethernet XFP комутатора або маршрутизатора Cisco для підключення порту до мережі.
Технічні характеристики оптичного модуля Cisco DWDM-XFP-56.55= :
- Product Number: DWDM-XFP-56.55=
- Description: Cisco 10GBASE-DWDM XFP Module for SMF
- Connectors: Dual LC/PC connector
- Wavelength: 1556.55 nm
- Cable Type: SMF
- Cable Distance: 80 km
● Cisco DWDM XFP підтримує 10-гігабітну швидкість передачі даних від 9,9G до 11,1G (LAN, WAN і OTU2/OTU2e).
● Розміри (Д x Ш x В): 71 x 18,5 x 8,5 мм. Cisco XFP зазвичай важать менше 300 грамів.
● Умови навколишнього середовища та вимоги до живлення:
◦ Діапазон робочих температур: від 32 до 158°F (0 до 70°C).
◦ Діапазон температур зберігання: від -40 до 185°F (від -40 до 85°C).
◦ Максимальне споживання електроенергії на модуль Cisco XFP становить 3,5 Вт.
Сумісність
Cisco DWDM XFP підтримується різними комутаторами, маршрутизаторами та оптичними пристроями Cisco. Для отримання додаткової інформації зверніться до матриці сумісності 10-гігабітних трансиверів Cisco.
Роз'єми та кабелі:
● Обладнання: стандартний інтерфейс XFP
● Мережа: подвійний роз'єм LC/PC
Примітка. Підтримуються лише підключення за допомогою патч-кордів із роз’ємами ПК або UPC. Патч-корди з роз'ємами APC не підтримуються. Усі використовувані кабелі та кабельні збірки мають відповідати стандартам, зазначеним у розділі стандартів.
Optical Parameters for Standard DWDM XFP
Parameter | Symbol | Minimum | Typical | Maximum | Units | Notes and Conditions |
Transmitter | ||||||
Spectral width | 0.2 | nm | Full width, -20 dB from maximum, with resolution bandwidth (RBW) = 0.01 nm | |||
Transmitter center wavelength | x - 100 | x | x + 100 | pm | Refer to Table 4 for center wavelengths | |
Side-mode suppression ratio | SMSR | 30 | dB | |||
Transmitter extinction ratio | 9 | dB | ||||
Transmitter optical output power | Pout | -1.0 | 3.0 | dBm | Average power coupled into single-mode fiber | |
Receiver | ||||||
Receiver optical input wavelength | 1530 | 1565 | nm | |||
Receiver damage threshold | 4.0 | dBm | ||||
Receiver overload | -7.0 | dBm | ||||
Receiver Performance at 10G LAN and 10G WAN Rates (NO-FEC Applications) | ||||||
Optical input power | Pin | -23.0 | -7.0 | dBm | At BER=1E-12, back-to-back, unamplified link | |
Optical input power (dispersion-limited) | Pin | -20.0 | -7.0 | dBm | At BER=1E-12, -500 to 1600 ps/nm chromatic dispersion, unamplified link | |
Optical input power (dispersion- and noise-limited | Pin | -18.0 | -7.0 | dBm | At BER=1E-12, -500 to 1600 ps/nm chromatic dispersion, amplified link with min 27dB OSNR (0.1nm RBW) | |
Receiver Performance at OTU2/OTU2e Rates (FEC Applications) | ||||||
Optical input power | Pin | -27.0 | -7.0 | dBm | At BER=1E-3 (pre-EFEC), back-to-back, unamplified link | |
Optical input power (dispersion-limited) | Pin | -24.0 | -7.0 | dBm | At BER=1E-3 (pre-EFEC), -500 to 1300 ps/nm chromatic dispersion, unamplified link | |
Optical input power (dispersion- and noise-limited) | Pin | -18.0 | -7.0 | dBm | At BER=1E-3 (pre-EFEC), -500 to 1100 ps/nm chromatic dispersion, amplified link with min 16dB OSNR (0.1nm RBW) | |
Optical input power (dispersion- and noise-limited) | Pin | -18.0 | -7.0 | dBm | At BER=1E-5 (pre-GFEC), -500 to 1100 ps/nm chromatic dispersion, amplified link with min 19dB OSNR (0.1nm RBW) | |
Optical Parameters for Tunable DWDM XFP
Parameter | Symbol | Minimum | Typical | Maximum | Units | Notes and Conditions | ||
Transmitter | ||||||||
Spectral width | 0.2 | nm | Full width, -20 dB from maximum, with resolution bandwidth (RBW) = 0.01 nm | |||||
Transmitter center wavelength | x - 25 | x | x + 25 | pm | Refer to Table 3 for center wavelengths | |||
Side-mode suppression ratio | SMSR | 30 | dB | |||||
Transmitter extinction ratio | 9 | dB | ||||||
Transmitter optical output power | Pout | 0.0 | 3.0 | dBm | Average power coupled into single-mode fiber | |||
Receiver | ||||||||
Receiver optical input wavelength | 1530 | 1565 | nm | |||||
Receiver damage threshold | 4.0 | dBm | ||||||
Receiver overload | -7.0 | dBm | ||||||
Receiver Power Performance | ||||||||
Units | Range | Notes and Conditions | ||||||
Performance at 10G LAN and 10G WAN Rates (NO-FEC Applications) | ||||||||
Input power range | dBm | -7 to -24 | At BER=1E-12, back-to-back, unamplified link | |||||
Input power range (dispersion-limited) | dBm | -7 to -22 | At BER=1E-12, -500 to 1600 ps/nm chromatic dispersion, unamplified link | |||||
Input power range (dispersion- and noise-limited) | dBm | -7 to -20 | At BER=1E-12, -500 to 1600 ps/nm chromatic dispersion, amplified link with min 26dB OSNR (0.1nm RBW) | |||||
Performance at OTU2/OTU2e Rates (FEC Applications) | ||||||||
Input power range | dBm | -7 to -27 | At BER=1E-3 (pre-EFEC), back-to-back, unamplified link | |||||
Input power range (dispersion-limited) | dBm | -7 to -26 | At BER=1E-3 (pre-EFEC), -400 to 1300 ps/nm chromatic dispersion, unamplified link | |||||
Input power range (dispersion- and noise-limited) | dBm | -7 to -20 | At BER=1E-3 (pre-EFEC), -400 to 1300 ps/nm chromatic dispersion, amplified link with min 14.5dB OSNR (0.1nm RBW) | |||||
Input power range (dispersion- and noise-limited) | dBm | -7 to -18 | At BER=1E-5 (pre-GFEC), -400 to 1100 ps/nm chromatic dispersion, amplified link with min 17dB OSNR (0.1nm RBW) | |||||
