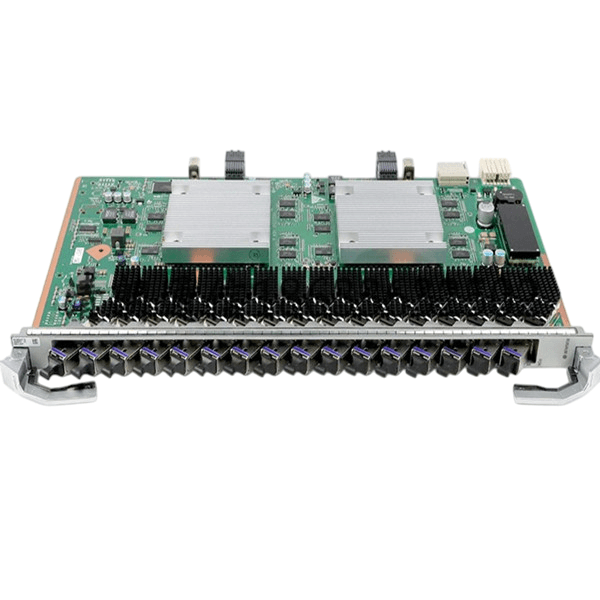

Сервисна плата Huawei CGHF С+ (XG-PON Combo)

Плата обслуговування Huawei CGHF — огляд продукту

Huawei CGHF — це 16-портова комбінована плата інтерфейсу OLT XG-PON та GPON для обладнання серії OLT MA5800. Вона працює спільно з оптичним мережевим терміналом (ONU), щоб забезпечити послуги доступу XG-PON і GPON.

Огляд продукту Huawei CGHF

Huawei CGHF — це 16-портова комбінована плата інтерфейсу XG-PON і GPON зі швидкістю 10G з вбудованими модулями XGPON та GPON C+. Ця плата застосовується в системах MA5800 X2, X7, X15, X17 NG OLT. Максимальне співвідношення розгалуження — до 1:256.

• Канал GPON:
  Передача (Tx): 2.488 Гбіт/с
  Прийом (Rx): 1.244 Гбіт/с

• Канал XG-PON:
  Передача (Tx): 9.953 Гбіт/с
  Прийом (Rx): 2.488 Гбіт/с

• Тип інтерфейсу: SC

Продукти серії Huawei SmartAX MA5800

Пристрої OLT серії MA5800 включають MA5800-X17, MA5800-X15, MA5800-X7 і MA5800-X2. Підтримуються інтерфейси GPON, XG-PON, XGS-PON, комбо XG-PON&GPON, комбо XGS-PON&GPON, Flex-PONGE, 10GE та інші.

Технічні характеристики Huawei CGHF

• Бренд: Huawei

• Модель: CGHF

• Кількість портів: 16 комбінованих XG-PON і GPON портів

• Тип: Одноволоконний двонаправлений оптичний модуль

• Робоча довжина хвилі:

  • GPON: Tx: 1490 нм / Rx: 1310 нм

  • XG-PON: Tx: 1577 нм / Rx: 1270 нм

• Інкапсуляція: SFP+

• Швидкість порту:

  • GPON: Tx: 2.488 Гбіт/с / Rx: 1.244 Гбіт/с

  • XG-PON: Tx: 9.953 Гбіт/с / Rx: 2.488 Гбіт/с

• Оптична потужність:

  • Мінімальна вихідна: GPON: 3 дБм / XG-PON: 4 дБм

  • Максимальна вихідна: GPON: 7 дБм / XG-PON: 8 дБм

  • Максимальна чутливість приймача: GPON: -32 дБм / XG-PON: -29.5 дБм

  • Перевантаження: GPON: -12 дБм / XG-PON: -9 дБм

• Тип роз'єму: SC

• Волокно: Одномодовий

• Коефіцієнт вимирання: 8.2 дБ

• Пропускна здатність пересилання: 200 Гбіт/с

• Режим трафіку: Асиметричний

• T-CONT на порт PON: GPON: 1024 / XG-PON: 2048

• Потоки послуг: 16352

• Максимальний розмір кадру: 2052 байт (звичайний), 9216 байт (jumbo frame)

• Максимальна кількість MAC-адрес: 131072

• Максимальна різниця у відстані між ONT: 40 км

• Габарити (Ш × Г × В): 23.3 × 257.9 × 399.2 мм

• Споживання енергії:

  • Статичне: 48 В

  • Максимальне: 106 В

• Температура роботи: від -40°C до +65°C

Ключові переваги Huawei CGHF

1. Уніфікований доступ до мультимедійних мереж

Підтримка PON/P2P забезпечує універсальний доступ через будь-яке оптичне середовище — мідь, кабель, волокно. Це дозволяє конвертувати застарілі мережі в єдину архітектуру доступу з централізованим управлінням, спрощуючи обслуговування.

2. Підтримка 4K/8K/VR

MA5800 підтримує до 16 000 сімей одночасно з відео 4K/8K/VR. Завдяки кешуванню та розумному управлінню відео забезпечується плавний запуск і перемикання каналів. Технології VMOS/eMDI дозволяють автоматично діагностувати проблеми з відеосигналом.

3. Розподілена архітектура

MA5800 — перше OLT-обладнання з розподіленою архітектурою, підтримкою 16 портів 10G-PON у одному слоті та можливістю майбутнього оновлення до 50G-PON без зміни керуючої плати. Це зберігає інвестиції клієнтів і дозволяє масштабування відповідно до потреб.

Інші плати обслуговування для MA5800

• H901MPSC: 4 GE/10GE uplink-порти з балансуванням навантаження

• H901NXED: Покращена 8-портова uplink-плата 10GE

• H901GPHF / H901GPSF: 16 портів GPON

• H901XGHD: 8 асиметричних портів 10G GPON

• H901TWED: 8 симетричних портів 10G GPON

• H901EDSH: 32-канальна E1 плата, підтримка TDM

• H901OGHK: 48-оптичних інтерфейсів з агрегованим портом GE/FE

• H901OXHD: 8-оптичних інтерфейсів 10GE Ethernet

• H901PISA / H901PISB: DC та AC блоки живлення

• H901FMSA: Блок живлення вентиляторів

• H902CGHF: Така ж 16-портова плата як CGHF з модулями GPON C+
